dauerhafter Anschluss Arduino

[Helmut]

Hallo,
Arduinos haben ja zum elektrischen Anschluss Buchsenleisten zum Anschluss der Ein- und Ausgänge. Für den einfachen Aufbau mit Steckboard nimmt man einfach Verbindungskabel. Das funktioniert, ist aber nicht besonders stabil. Wie kann man das dauerhaft unter einem Modul montieren?

Für den Arduino uno hatte ich mal eine Platine mit Spannungsversorgung und diversen Anschlüssen (Servo, Sound ...) erstellt und konnte den Arduino huckepack aufstecken. Das war stabil. Jetzt will ich aber mit einem Arduino mega 2560 r3 arbeiten. Daher die Frage, ob es etwas einfacheres, aber doch stabiles gibt?



Gruß aus KerpeN
Helmut

[MHAG]

Hallo Helmut!

Mit dem "großen" Arduino habe ich keine Erfahrung, ich habe bisher nur den Arduino Nano verwendet. Da musste man die Steckleisten selbst einlöten; und ich habe die dann mit der langen Steckseite nach unten eingelötet. So konnte ich den Arduino Nano wie einen großen IC in die Schaltung mit entsprechenden Sockeln stecken (bei der Burg und der Hausfassade zu sehen). Macht's auch auf dem Steckboard einfacher, einfach draufstecken Auf der Unterseite ist auch kein höheres Bauteil, das dabei stören würde.
Eigentlich ist das Konzept ja, auf den Arduino was draufzustecken und die Arduino-Platine als Grund- und Befestigungsplatte zu verwenden. Ist toll für professionell hergestellte Ergänzungen mit SMD-Teilen, aber für uns Bastler nicht so gut handhabbar. Deshalb habe ich das umgedreht.
Ich weiß nicht, ob man auch bei den "großen" Arduinos die Steckleisten einlöten muss oder ob die schon dran sind...
Jedenfalls sehe ich momentan auch keine andere Lösung als den Arduino "irgendwie" auf eine Platine zu stecken (und vielleicht die vorhandenen Schraublöcher zusätzlich zu nutzen). Also prinzipiell so, wie Du das gemacht hast.

Viele Grüße
Michael

[Helmut]

Hallo,

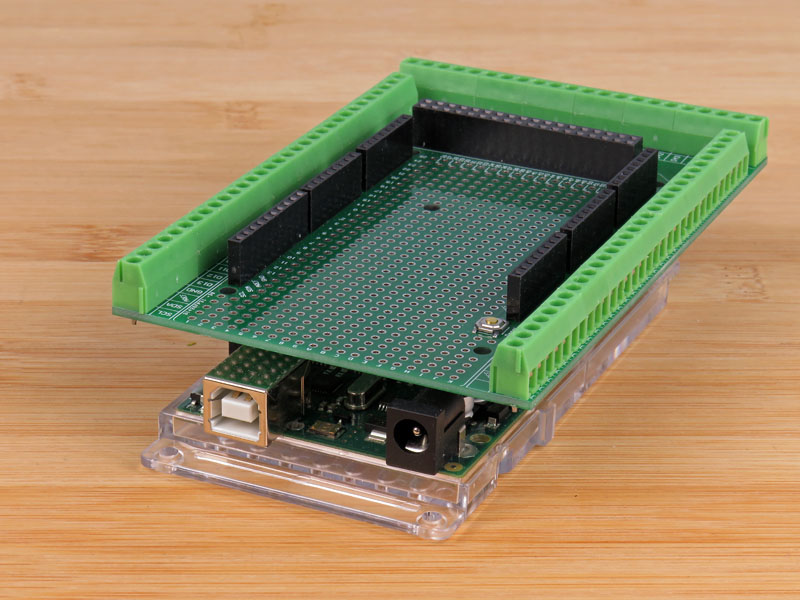

ich habe schon angefangen, dass Platinenlayout zu zeichnen. Bei Amazon und Co. habe ich inzwischen Shields mit Schraubklemmen gefunden, aber ohne Spannungsversorgung. Was ich mit auch gut vorstellen könnte wären Blockstecker mit mehreren (8) Kabeln. Durch den gekoppelten Stecker sollte er ausreichend stabil halten. Aber auch da bräuchte ich eine separate Spannungsversorgung.

Gruß aus KerpeN
Helmut

[Helmut]

Hallo,

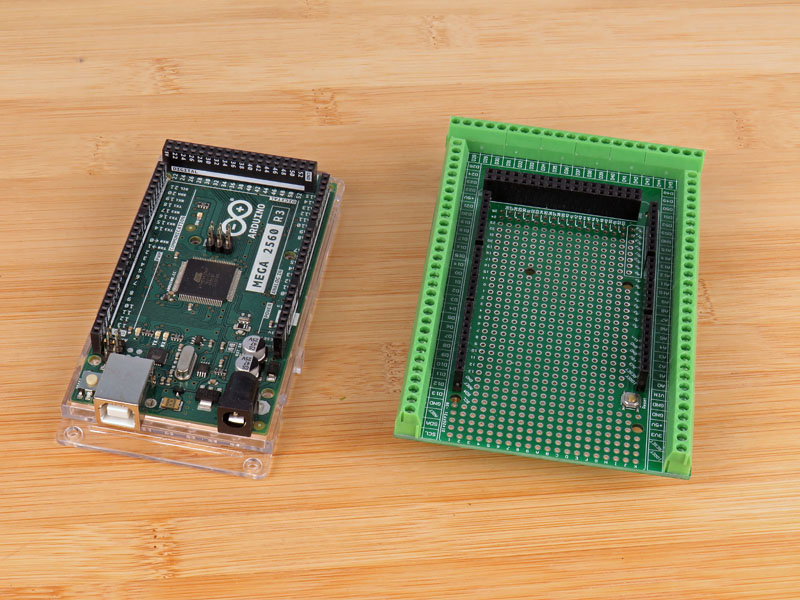

nach den ersten Versuchen, das Platinenlayout zu zeichnen, bin ich zum Schluß gekommen, dass ich zuviele Leitungen zwischen zwei Lötäugen mit einem Abstand von 2,54 mm durchführen muss. Das übersteigt einfach meine Lötkünste. Also werde ich das käufliche Shield mit den Schraubklemmen einsetzen und nur die 5V Spannungsversorgung selber machen.





Gruß aus KerpeN
Helmut

[Helmut]

Hallo,

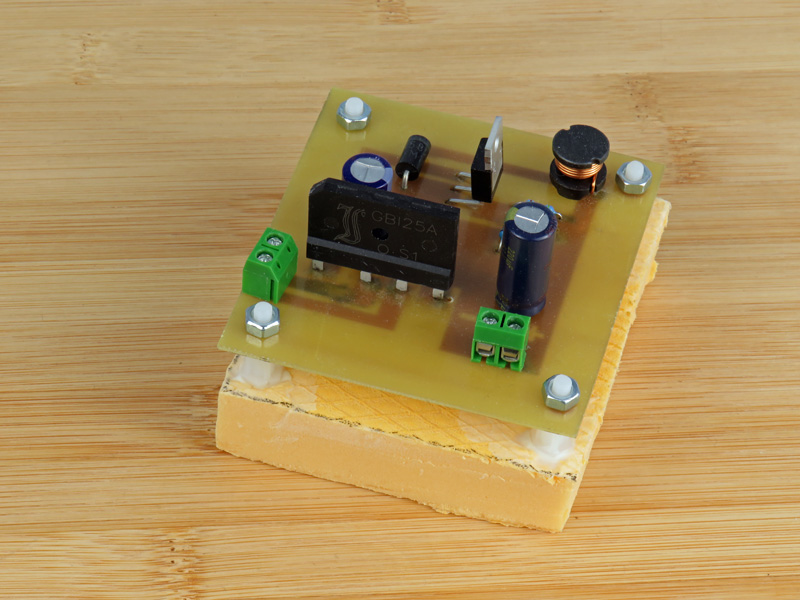

langsam ernährt sich das Eichhörnchen . Nachdem Arduino Mega mit dem Anschluss-Shield feststanden, habe ich mich mit der stabilisierten Spannungsversorgung von 5 V beschäftigt. Bei Schaltungen, die einen höheren Stromverbrauch haben können, können Spannungsregler wie 7805 recht warm werden. Da die Schmerzgrenze bei 60°C liegt, kann diese wohl bei höheren Strömen überschritten werden: Aua! Daher beschäftige ich mich aktuell auf Anregung hier aus dem Forum mit Abwärtswandlern, an denen deutlich weniger Verlustleistung abfällt. Hier mal ein Foto der Platine.



Die Schaltung ist für etwa 2.5 A gut und wird mit 15V Wechselstrom betrieben. Bisher habe ich noch keine Wärmeentwicklung feststellen können.

Gruß aus KerpeN
Helmut
